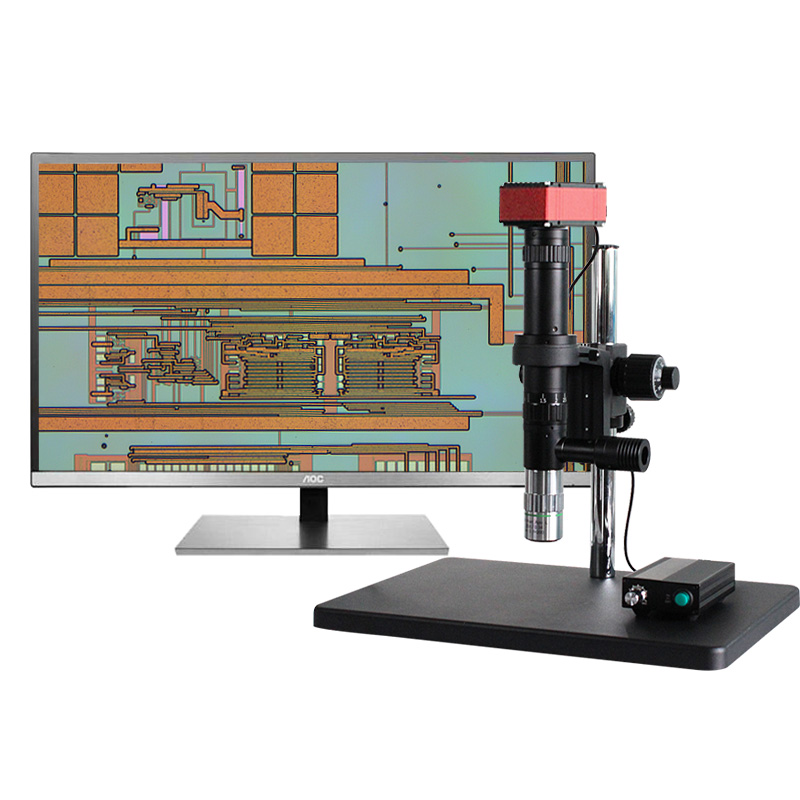

TZ-650D同轴光金相显微镜芯片晶圆检查
TZ650D高分辨率单筒镜头采用积木式结构，平行光路光学系统，可选配不同倍率的CCD接口和辅助物镜满足不同倍率，视野和工作距离的需求。高分辨率、高对比度成像。重复定位精度高，重复精度可达1um。可选配LED照明或光纤照明可观察不同的样品，可以满足客户多方面的要求，广泛应用于电气设备、半导体、LCD、LED观察检测等
产品及品牌信息
- 品牌： 科信/COSSIM
- 型号： TZ-650D同轴光视频显微显微镜
- 售后服务：享受景通公司售后和技术支持服务
订购信息
景通光学仪器厂友情提示：
由于该产品已多次升级和更新，我们无法保证 TZ-650D同轴光金相显微镜芯片晶圆检查提供的图片和各项参数等信息均为最新信息，为此建议您点击此处联系我们的工程师，他将根据您的需求为您提供全面服务，同时我们也欢迎您的来电：!
一、产品概述:
TZ650D高分辨率单筒镜头采用积木式结构，平行光路光学系统，可选配不同倍率的CCD接口和辅助物镜满足不同倍率，视野和工作距离的需求。高分辨率、高对比度成像。重复定位精度高，重复精度可达1um。可选配LED照明或光纤照明可观察不同的样品，可以满足客户多方面的要求，广泛应用于电气设备、半导体、LCD、LED观察检测等。
二、显微镜参数
|
序号 |
名称 |
技术参数 |
|
01 |
镜 筒 |
同轴定格定倍镜头 |
|
02 |
光学倍率 |
0.6-5.0X连续变倍 1:8.3大变倍比 |
|
03 |
电子放大 |
180X-1525X连续变倍（根据21.5寸显示器） |
|
04 |
视场范围 |
0.036mm-100mm |
|
05 |
CCD接口倍率 |
1X |
|
06 |
无限远消色差物镜 |
5X |
|
07 |
镜筒安装直径 |
φ39.6mm |
|
08 |
照明方式 |
可调同轴光源 |
|
09 |
调焦方式 |
立柱式 |
|
10 |
调节范围 |
升降调节范围60mm；立杆高330mm |
|
11 |
底座尺寸 |
320mm×260mm |
|
12 |
CCD接口倍率可选 |
0.3X ,0.45X,0.5X,0.67X 1.5X,2X,3X |
|
13 |
辅助物镜倍率可选 |
0.3X,0.4X,0.5X ,0.6X,1.5X,2X |
|
14 |
无限远物镜可选 |
无限远平场消色差物镜 10X ,20X,40X,60X,80X,100X |
|
长工作距无限远平场复消色差物镜 2X,2.5X,5X,10X,20X,50X |
三、相机参数
KD-4KR相机技术特点：
◆ 内置全新开发的测量系统，再次提高图像清晰度；
◆ 4K输出图像830万像素，实时帧率60FPS；
◆ 新增:自定义界面编辑、自定义模板编辑、Dxf导入模板、文件管理、测量数据导出等功能；
◆ SONY高性能感光芯片，噪声低、灵敏度高、色彩真实；
◆ 双核2*[email protected]+2*[email protected] ；
◆ 配备USB3.0、千兆网接口；
◆ 高清拍图、录像及预览回放；
◆ 内置自动寻边功能，提升测量效果；
◆ 支持U盘存储功能，可外接鼠标
|
型号 product model |
KD-4KR |
|
接口 Interface |
HDMI |
|
分辨率 Resolution |
3840 x 2160 |
|
像元尺寸 Pixel size |
1.85μm x 1.85μm |
|
靶面尺寸 Target size |
1/1.7 |
|
数据位数 Data bi |
12bit |
|
曝光方式 Shutter mode |
逐行曝光Rolling Shutter |
|
输出帧率 Output frame rate |
60FPS |
|
输出颜色 Output color |
彩色Color |
